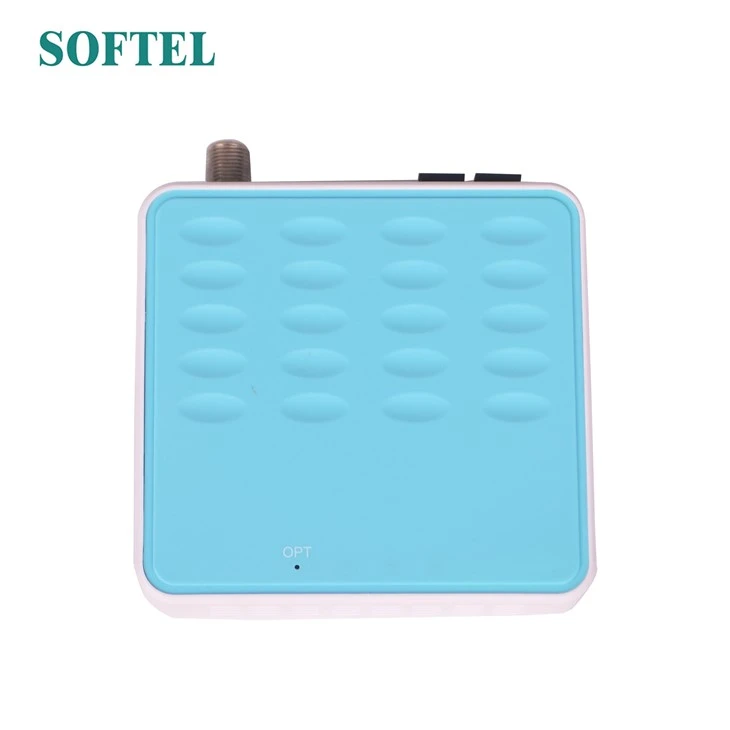

FTTH optisk node med Wdmand AGC

Noden er en mini in{0}}dør optisk modtager indbygget WDM, designet til FTTP/FTTH-transmissionsapplikationer. Den leverer fremragende frekvens- og forvrængningsresponser med lav støj, høj RF-output og lavt strømforbrug. Det er single mode fiber-pigtailed og fås med forskellige stikmuligheder.

Send forespørgsel

Produkt introduktion

SR201AWFTTH optisk minimodtager med WDM

Softel Node Optic 1550nm Receiver FTTH Optical Node with Wdmand AGC

Oversigt:
Noden er en mini in{0}}dør optisk modtager indbygget WDM, designet til FTTP/FTTH-transmissionsapplikationer. Den leverer fremragende frekvens- og forvrængningsresponser med lav støj, høj RF-output og lavt strømforbrug. Det er single mode fiber-pigtailed og fås med forskellige stikmuligheder.

Funktioner

1.GHz driftsbåndbredde
2. Lavere optisk inputområde:+2~-18dBm
3. Udgangsniveau op til 76dBuV (@-15dBm strømindgang);
4.2 RF-udgang valgfri
5. Lavt strømforbrug<1.0W;

Specifikationer:

Punkt	Beskrivelse	Værdi	Enhed	Betingelser / Noter
	Optiske specifikationer (fremadsti)
1	Bølgelængde	1550/1490/1310	nm	Com port
1	Bølgelængde	1490/1310	nm	For ONT
2 3	Optisk effektindgangsområde	-18~+2	dBm
2 3	AGC rækkevidde	0~-12	dBm
4	Optisk input returtab	Større end eller lig med 45	dB
	RF-specifikationer (fremadsti)
4	Båndbredde	47~1003	MHz
5	Fladhed	±1.0	dB	47~1003MHz,Ved 25 ºC
6	Hældning	0~2.0	dB	47~1003MHz,Ved 25 ºC
7	Temperaturstabilitet	±1.5	dB	I driftstemperaturområdet (-25 ~ +65 ºC)
8	Udgangsniveau	75±2	dBuV	-15dBm optisk inputeffekt, den analoge kanal, pr. kanal-modulation 4,0 %, i 860MHz-punkttesten, ved 25_ºC
9	Impedans	75	Ohm
10	Returtab (47~1000MHz)	Større end eller lig med 12	dB	Ved 25 ºC
11	MER	Større end eller lig med 30	dB	-15~-5dBm optisk indgangseffekt
11	MER	Større end eller lig med 24	dB	-20~-16, optisk indgangseffekt
12	Magt	< 1.0	W
	Miljøparametre
13	Driftstemperatur	-25~65	ºC
14	Opbevaringstemperatur	-40~70	ºC
15	Opbevaring Fugtighed	Mindre end eller lig med 95	%	Ikke- kondensering
	Brugergrænseflade
16	Optisk konnektortype	SC/APC ind, SC/PC ud		SC valgfri, Se figur ○4 og○5
17	Strømforsyning	DC5V/0,5A		Ekstern adapter, se figuren○3
18	RF udgang	RG6 stik		Valgfri, Se figur ○1 og○2
18	RF udgang	1 eller 2 porte		Valgfri, Se figur ○1 og○2
19	Optisk indikator	Skinn rød eller grøn farve		Optisk effekt<-16dBm ,red Optical power >--16dBm, grøn Se figuren○6
20	Boliger	90×85×25	mm
21	Vægt	0.15	kg
