Koaksiale kabler
Koaksiale kablerer en kabelstruktur sammensat af indre ledere, isoleringslag, ydre ledere (afskærmning) og ydre jakker arrangeret på sin side koaksialarrangement, som effektivt kan reducere elektromagnetisk interferens (EMI) og radiofrekvensinterferens (RFI) gennem afskærmning af den indre og ydre ledere, der deler den samme ledende og de ydre ledere, mens de reducerer tabet under signal transmission. Dette kabel er vidt brugt i tv -signaltransmission, kabel -tv -netværk, kommunikationssystemer, overvågningsudstyrsforbindelser og RF -signaloverførsel og er et af de almindelige transmissionsmedier i traditionel kabelkommunikation.
Fordele
Holdbar struktur
Den ydre kappe beskytter den interne struktur, har en vis grad af fysisk sejhed og miljøtilpasningsevne og er velegnet til en række installationsmiljøer.
Lavt signaltab
Tabet i mellem- og højfrekvenssignaltransmission er lille, hvilket gør det velegnet til transmission med lang afstand.
Stærk anti-interferensevne
Den ydre leder (afskærmningslag) kan effektivt blokere elektromagnetisk interferens (EMI) og radiofrekvensinterferens (RFI).
konkurrencedygtig pris
Omkostninger til lav fremstilling og implementering, fremragende præstationsforhold
Typer af koaksiale kabler
Af impedans

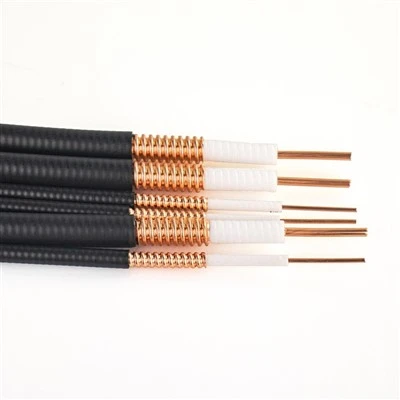

· 50Ω koaksialkabel: Mest brugt i RF-kommunikation, radar, trådløst netværk, basisstationsforbindelse og andre scenarier (såsom LMR-serier, RG-8, RG-58).
· 75Ω koaksialkabel: Velegnet til tv-signaler, kabel-tv (CATV), videoovervågning osv. (Såsom RG-6, RG-59).
· Andre særlige impedanser: såsom 93Ω (såsom RG-62A/U til specifik datatransmission).
Af Structure & Performance
· RG -seriekabel: traditionelle generelle formålstyper, såsom RG-6 (lavt tab, almindeligt anvendt kabel-tv), RG-11 (tykkere, langdistance transmission), RG-59 (tyndere, kortdistancevideo).
· LMR -seriekabel: højtydende og lavtabstyper, såsom LMR-400 (medium og lang rækkevidde RF-kommunikation), LMR-600 (langtrækkende højeffektapplikationer).
· Armored kabel: Det ydre lag er pansret med metal, resistent over for mekanisk skade, der er egnet til barske miljøer som udendørs og underjordisk.
Efter anvendelse
· Kommunikationskabler: For basestationer, punkt-til-punkt RF-links (f.eks. LMR-400, RG-8).
· Broadcastkabler: kabel, satellitoverførsler (f.eks. RG-6, RG-11).
· Industrielle/testkabler: Høj og lav temperaturresistens, lav intermodulation for rumfart, medicinsk udstyr (f.eks. RG401, Lab-Flex® S-serien).
FAQ
Spørgsmål: Hvad er de specifikke anvendelser af koaksiale kabler i kommunikationsnetværk?
A:
1. Kabel-tv (CATV): Traditionelle koaksiale kabelnetværk er fortsat bærebjælken i kabelsignaloverførsel til hjem- og kommercielt kabel, der understøtter high-definition, 4K/8K-video.
2. Bredbåndsadgang (DOCSIS-teknologi): Tilvejebringer bredbåndsadgang til hjem og virksomheder gennem hybridfiber koaksiale netværk (HFC).
{{0.
Spørgsmål: Hvad er forskellen mellem fiberoptisk kabel og koaksialkabel?
A:
1. Optiske kabelfibre bruger lette impulser til at transmittere data (lyssignaler) med total reflektion i glas/plastfibre.
Koaksiale kabler transmitterer elektriske signaler gennem det elektromagnetiske felt i den centrale leder og det ydre skjold.
2.. Den fiberoptiske kabelbåndbredde er ultrahøj, op til TBPS-niveau, og transmissionsafstanden kan nå 100 kilometer uden relæ.
Koaksiale kabelbåndbredde typisk <10 Gbps og transmissionsafstande er moderat, typisk <500 meter.
3. Optisk kabel bruges hovedsageligt i rygrad-netværk (såsom 5G Base Station-sammenkobling), datacentre, kommunikation med lang afstand (ubåd optiske kabler) og high-definition live video.
Koaksiale kabler bruges hovedsageligt i hjemmet bredbånd (DOCSIS-teknologi), kabel-tv (CATV), sikkerhedsovervågning og radiofrekvensoverførsel med kort rækkevidde (såsom satellitsignaler).
4. De oprindelige installationsomkostninger for optisk fiberkabel er høje, hvilket kræver fotoelektrisk konverteringsudstyr, men de langsigtede vedligeholdelsesomkostninger er lave.
Koaksiale kabler er enkle og billige at installere, men kræver regelmæssig vedligeholdelse af skjoldet og stikkene for at forhindre oxidation.
Spørgsmål: Hvilke faktorer påvirker prisen på koaksialkabel?
A:
1.. De vigtigste råvarer af koaksiale kabler inkluderer metalledere såsom kobber og aluminium samt isolerende materialer såsom plast. Svingninger i kobber- og aluminiumspriser vil direkte påvirke omkostningerne ved kabler, normalt er kobberledere dyrere end aluminiumsledere, og iltfrit kobber er dyrere end almindeligt kobber. Mangfoldigheden af isolering og hylstermaterialer påvirker også prisen, såsom tværbundet polyethylen (XLPE), som er dyrere end almindelig PVC.
2.. Jo større lederens tværsnitsareal i kablet, og jo højere er den nominelle spænding, jo højere er prisen. Prisen på koaksiale kabler med forskellige impedanser varierer, såsom 50Ω, der ofte bruges til RF -kommunikation, og 75Ω til tv -signaltransmission kan være forskellige. Derudover er koaksiale kabler til specielle formål, såsom koaksiale kabler, der bruges i superledende kvanteberegning, meget dyrere end almindelige koaksiale kabler, fordi de er nødt til at imødekomme særlige krav, såsom lavtemperaturkompatibilitet og højfrekvent stabilitet.
3. high-end eller specielle typer koaksiale kabler, såsom semi-vanvittige koaksiale kabler, pansrede kabler osv., Kræver mere avanceret produktionsudstyr, højere procesniveauer og strengere kvalitetskontrol, høje produktionsomkostninger og tilsvarende højere priser.
