SFT3543D DVB-S/S2X Encoder & Modulator er en integreret enhed med multifunktion.

Send forespørgsel

Download

Produkt introduktion

iptv encoder dvb-s2 encoder modulator

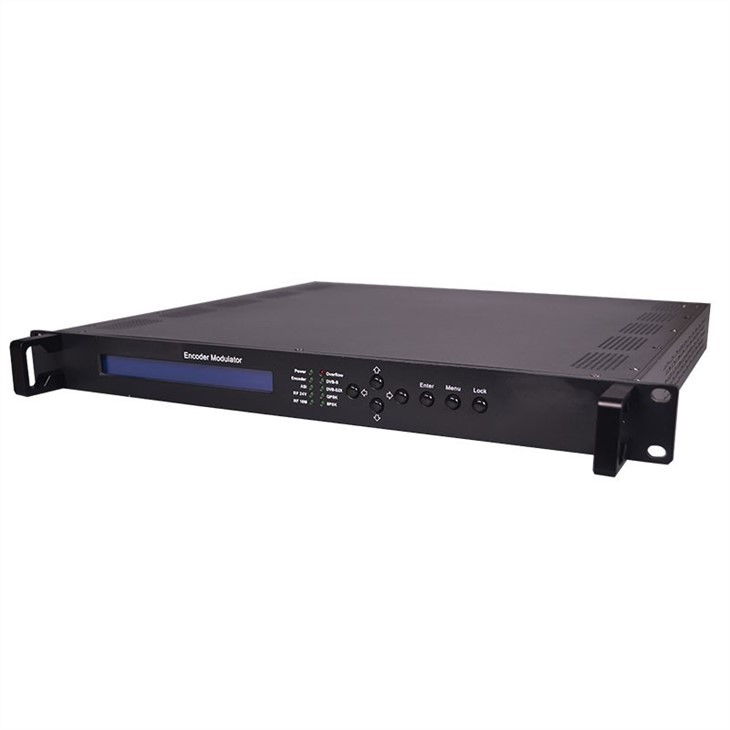

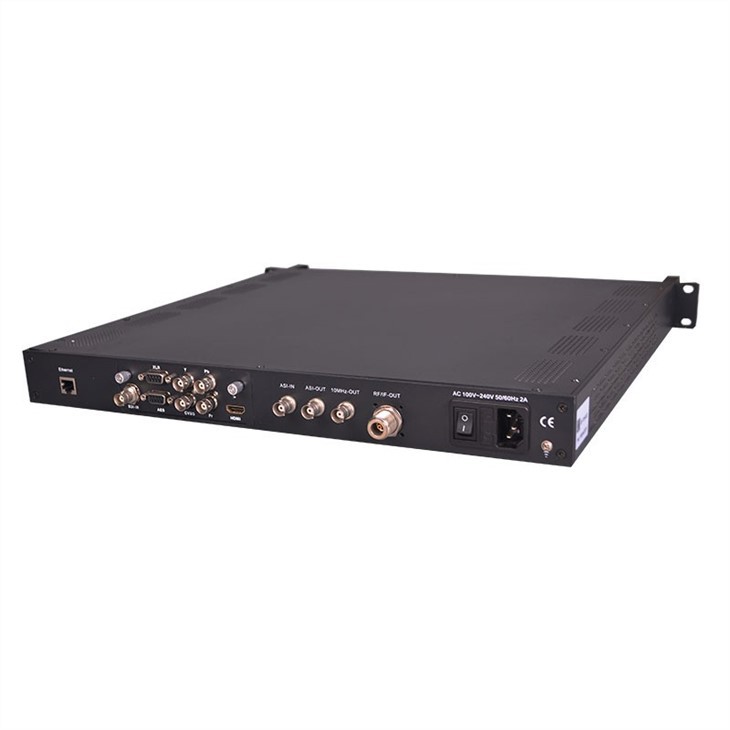

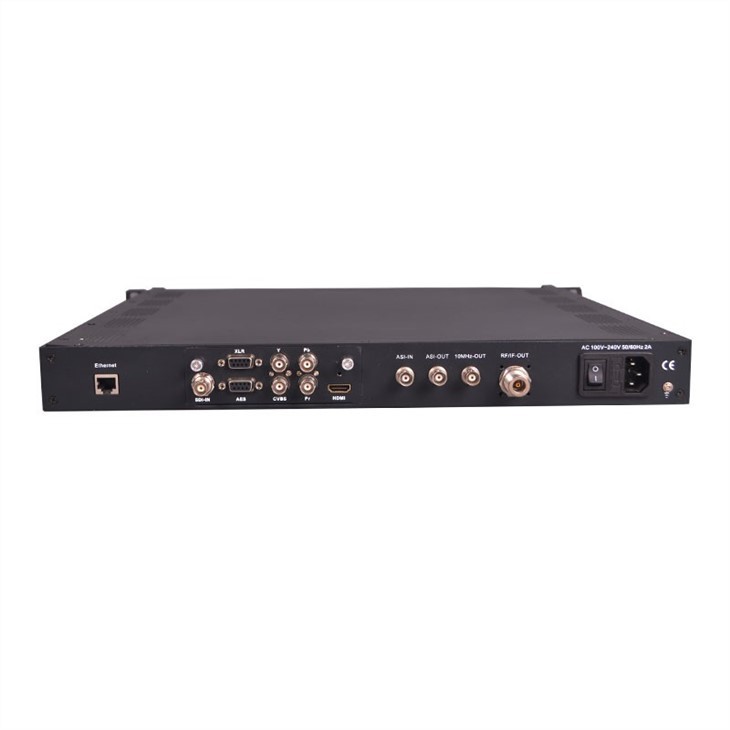

Produkt Display

Produkt oversigt

SFT3543D DVB-S/S2X Encoder & Modulator er en integreret enhed med multifunktion. Dets pluggbare design gør det praktisk at ændre kodningsmodul (CVBS/SDI/HDMI/YPbPr…) efter behov. Den er også udstyret med 1 kanals ASI-indgang. Den udsender ASI og DVB-S/S2X RF (IF Optional) på samme tid.

Signalkilden kan være fra CCTV-kameraer, Blue-ray-afspillere osv. Den anvender en brugervenlig webbaseret betjeningsgrænseflade til effektivt at administrere enheden og omhyggeligt beskytte dit indhold med dens BISS-funktion. Med sin høje ydeevne og lave omkostninger er SFT3543D særligt passende til tv-stationen eller DSNG-systemet til at kode SD/HD-programmer og output til uplink.

Funktioner

 MPEG2 SD/HD og MPEG4 SD/HD Encoding Module valgfri
 CVBS/SDI/HDMI/YPbPr…signaler i & 1*ASI in
 Understøtter DVB-S/S2/S2X RF (IF Optional) output og ASI output
 LCN-understøttelse (logisk kanalnummer)
 Udgangsfrekvens: 950-2150MHz; HVIS: 50-200MHz
 QPSK, 8PSK, 16APSK, 32APSK, 8PSK-L, 16APSK-L, 32APSK-L konstellationer
 Understøtter RF CID-indstilling

 Lav latenstid opnået (CVBS-kodningsmoduler undtaget)
 Støt BISS-funktion
 Understøtter 10MHz referenceur
 Understøtter Web NMS og frontpanel LCD & Keyboard kontrol
 Opgrader enhed via web-NMS

Specifikation

Input interface	1/2CVBS /1SDI /1HDMI/1(HDMI plus YPbPr plus CVBS 3-i-1) valgfri DVB-S/S2/S2X RF-udgang; (HVIS valgfrit) ASI udgang
Produktion	DVB-S/S2/S2X RF udgang; (HVIS valgfrit) ASI udgang
Modulationssektion	Standard	DVB-S	DVB-S2	DVB-S2X
	Ydre kodning	RS kodning	BCH-kodning	BCH-kodning
	Indre kodning	Konvolution	LDPC-kodning	LDPC-kodning
	Konstellation	QPSK	QPSK,8PSK, 16APSK,32APSK	QPSK,8PSK, 16APSK,32APSK 8PSK-L,16APSK-L,32APSK-L
	FEC/ Konvolutionshastighed	1/2, 2/3, 3/4, 5/6, 7/8	QPSK: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10	QPSK: 13/45, 9/20, 11/20 8PSK: 23/36, 25/36, 13/18 16APSK: 26/45, 3/5, 28/45, 23/36, 25/36, 13/18, 7/9, 77/90 32APSK: 32/45, 11/15, 7/9 8PSK-L: 5/9, 26/45 16APSK-L: 5/9, 8/15, 1/2, 3/5, 2/3 32APSK-L: 2/3
	Roll-off faktor	0.2,0.25,0.35	0.2, 0.25, 0.35	0.05, 0.10, 0.15
	Symbolrate	0.5~45 Msps	0.5~40Msps (32APSK); 0.5~45 Msps (16APSK/8PSK/QPSK)	0.5~40Msps(32APSK,32APSK-L); 0.5~45 Msps (16APSK/8PSK/QPSK/16APSK-L/8PSK-L)
	BISS Scramble	Tilstand 0, tilstand 1, tilstand E
System	Lokal kontrol	LCD plus kontrolknapper
	Fjernbetjening	Web NMS
	Lav latenstid	Normal, tilstand 1, tilstand 2
	Mode
	Sprog	engelsk
Fysisk specifikation	Demission	410×460×44 mm (BLH)
	Temperatur	0~45 grader (drift), -20~80 grader (opbevaring)
	Vægt	4,5 kg
	Strømforsyning	AC 100-240V 50/60 Hz 2A
